可想而知，提效，对从事CAD相关行业的我们来说，是非常具有现实意义的 。
就拿测绘和施工单位的小伙伴来说，他们经常需要提取图形数据到表格中，但，并不是每一个版本都有相关功能的。
而终于，中望CAD2020版新增了【数据提取】的功能。下面，我们用一个例子来说明该功能的使用过程。

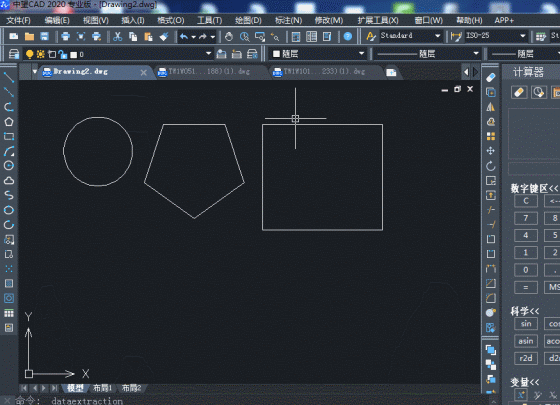

下图是一个简单的等高线图，如果大家需要把等高线的坐标等数据输出，则可以使用该功能。1、创建数据提取，【工具】—【数据提取】—创建新数据提取。
2、数据源以及对象，只能是当前图纸，当然也可以选择当前图纸的一部分进行提取，不然的话会将本图纸的全部图形元素进行提取。
这一点非常值得注意，因为一个文档中的图形元素是非常多的，因此数据量会十分庞大，大家根据实际需要，尽可能缩小图形的数据提取范围很有必要，不然的话，提取的无效数据太多会造成提取时间较长，降低效率。

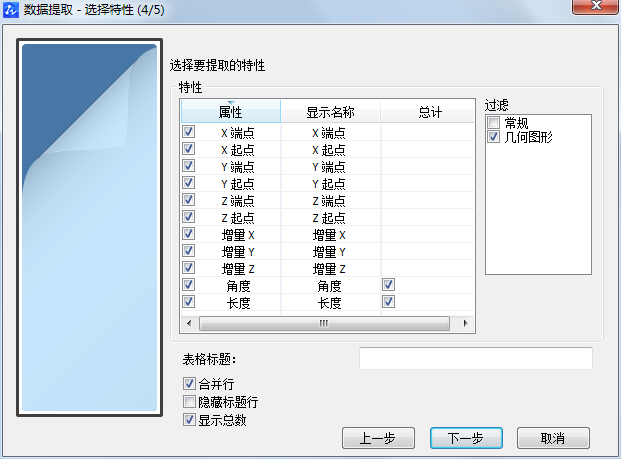

3、选择特性
这一步也是根据自己的要求进行选择的，该功能可以对圆、直线、多段线、文字、实体、三维实体、点、圆弧和块等对象进行提取，除此之外的图形对象是无法提取到的。
这里我们只需要提取直线的XY坐标值，其他数据不用选择。4、这个表格可以直接插入到本dwg图形文档中，当然，也可以输出为Excel表格。
下图是生成Excel表格数据的情况，这样等高线的基本坐标都有了。

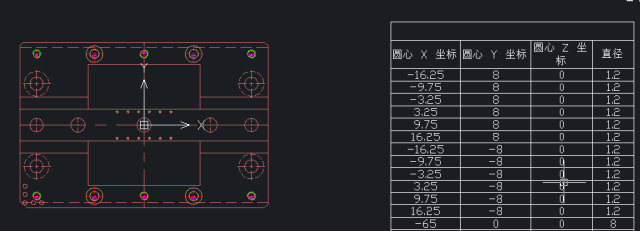

还有一点要值得注意，当中的数字在Excel中默认为文本格式，因此需要自己手动调整为其他格式。数据提取除了可以导出Excel表格之外，还可以获取相关圆孔的直径和坐标等数据形成一个孔表，这样统计和加工起来会非常方便，以往大家获取这些信息都需要安装相关插件来辅助，例如燕秀工具箱。
数据提取功能对那些需要对图形数据进行分析的行业来说有着极大的帮助，相信告别手动查询图形信息之后，效率会大大地提升。
